1、粘接部位　

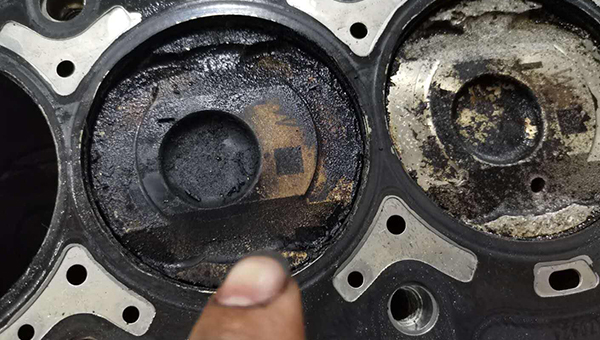

某公司1台汽车发动机内套裂纹长约20cm，材质铸铁，工体温度70-100℃，瞬间200℃。

2、铸铁修补剂修复方案　

先沿裂纹凿成V形槽以扩大粘接面积，再选用HR-8111铸铁修补剂

3、铸铁修补剂修复工艺　

① 裂纹两端钻上φ5止裂孔，沿裂纹凿成V形槽，宽2mm；

② 用丙酮对被粘面除油；

③ 用红外灯加热V形槽至60℃左右；

④ 按上述配方依次称取各成分调匀，用小刮刀将胶一层层填入V形槽，压实、排除胶层中空气，在胶层上方粘贴二层经高温脱脂的玻璃布；

⑤ 固化 在玻璃布上盖一张塑料薄膜，上压沙袋和铁块，压强约0.01MPa，常温固化24h，去掉压力后20℃固化3h；

⑥ 修整 用刮刀、钢挫将粘补表面修理平整即可投入使用。

4、铸铁修补剂修复效果　

汽车行驶2年后，修补处依然完好。
